>>>>电梯控制管理系统>>>>智能IC卡电梯控制系统：GW616C

智能IC卡电梯控制系统

IC卡电梯控制系统，脱机使用，免布线，在梯控管理中心，工作人员写一张IC卡就可以使用电梯

可与对讲联动，定制访客控制电梯系统

离线式IC卡电控控制系统结构示意图

产品介绍

产品名称：电梯门禁控制器

产品型号：GW616C

产品名称	电梯主控制器	电梯主控制器	电梯扩展板
产品型号	SW616R	SW616T	SW616KZ
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	190mm * 125mm	190mm * 125mm	190mm * 125mm
通讯方式	RS485联网	TCP/IP网络	与主控RS485联网

产品名称	电梯主控制器	电梯主控制器	电梯扩展板
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
产品型号	SW616R	SW616T	SW616KZ
通讯方式	RS485联网	TCP/IP网络	与主控RS485联网

每块电梯门禁控制器可以控制16层楼，增加控制板可以控制更多楼层，可加3块控制板，即可控制器16+3*16=64层楼，更多楼层控制可定制。

设备特性

储物柜(电梯)控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，或者使用TCP/IP通讯，可以和其它的设备安装在同一个系统中，集中管理。

标准 485（波特率9600）通讯，或者TCP/IP通讯。
大容量Flash芯片，25000卡信息，50000记录；
16个输入，16个输出。
每个主板可以接3个扩展板，达到64个输入，64个输出。
每个输入可以定义为门磁或者按钮输入。
输出可以定义为常开或者常闭。
开门时区设置多达 16 组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等。
支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等。
支持远程操作开关门、远程开关。
支持实时状态显示
支持2个weigend读卡器，自动适应26、34、37协议。
支持485门禁、tcp/ip控制器混合安装

电气特性

主机输入：12V DC
电流：90mA－120mA
温度：-20℃— 50℃
湿度：10% ~ 95% R.H

主要参数表

项目	电梯控制器
存储器	512K Flash
WG读卡器	读写第7扇区
卡信息	设置用户的有效期，允许电梯号和楼层
输出接口	16个可以配置为常开或者常闭
输入接口	16个可配置为门磁或者按钮
扩展	支持3个扩展板达到64个输入64个输出
通讯接口	RS485联网通讯波特率9600，TCP/IP网络通讯
开放时区	16 个开放时间, 支持有效日期
开门时间	1－255秒
开门超时	1－255 秒
卡存储量	黑名单50000个
事件记录	50000
脱机运行	支持
假日	支持
远程开门	支持

主板外形

尺寸：195mm×125mm×1.6mm

定位孔间距130mm * 93 mm
颜色：绿色
重量：约300克

机箱外形

铁箱尺寸：278 mm ×266 mm× 76 mm
颜色：黑色磨砂
重量：约3000克
纸箱尺寸：320 * 280 * 110 mm

工作环境

温度： <60℃
湿度： 10% ~ 95% R.H
额定电压： DC12V
额定电流： < 0.2A
额定功率： ≤5W

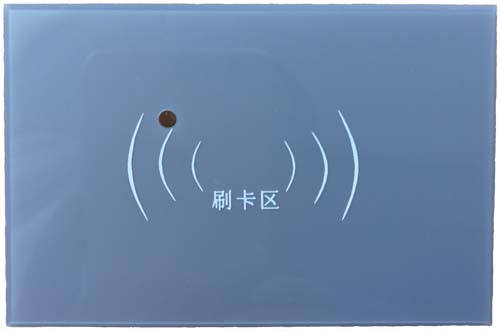

产品名称：梯控读卡器

产品型号：RC6008

多种外观和型号可选

点击图片欣赏大图	梯控是读写IC卡第七扇区资料
	第0块数据：存储层数，卡号，有效期。读取块数据成功:01000000000000001234123456991230 第1块数据：存储电梯号读取块数据成功:83000000000000000000000000000000
	韦根通讯格式感应距离5-10CM。
	1. 识别速度超高； 2. 极高的防冲突性，可同时识别超过200个标识； 3. 定向型读写器的读写角度可人为调整，范围达360°； 4. 读写器不受金属干扰，无需特定非金属机箱固定； 5. 高可靠性，适应工业(如工矿)环境； 6. 高抗干扰性，对现场各种干扰源无特殊要求，优秀的防雷设计； 7. IC卡和读写器之间可实现双向高速数据交换，数据安全得到充分保障； 8. IC卡的射频发射率和功耗极低，无辐射，更健康，更安全；

多种外观和型号可选

产品名称	梯控读卡器	梯控读卡器	梯控读卡器
产品型号	RC6008A	RC6008B	RC6008C
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	115 * 75 * 21 mm	115 * 75 * 21 mm	121 * 84 * 22 mm
颜色	银灰/深灰	银灰/深灰	黑色

产品名称	梯控读卡器	梯控读卡器	梯控读卡器
产品型号	RC6008	RC6008
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	60 * 95 mm	60 * 95 mm
颜色	银灰/深灰	银灰/深灰	黑色

产品名称	梯控读卡器	梯控读卡器	梯控读卡器
产品型号	RC6006C		RC6006D
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
大小尺寸	面板尺寸：75 * 108 mm 底盒尺寸：75 * 108 mm 开孔尺寸：63 * 92 mm		面板尺寸：61 * 95 mm 底盒尺寸：63 * 97 mm 开孔尺寸：58 * 90 mm
颜色	不锈钢		亚克力

梯控发卡机

型号：RC8008

点击图片欣赏大图	梯控发卡机是读写IC卡第七扇区资料
	第0块数据：存储层数，卡号，有效期。读取块数据成功:01000000000000001234123456991230 第1块数据：存储电梯号读取块数据成功:83000000000000000000000000000000
	Mifare可读写发卡器： USB输出： USB取电：感应距离4~8cm

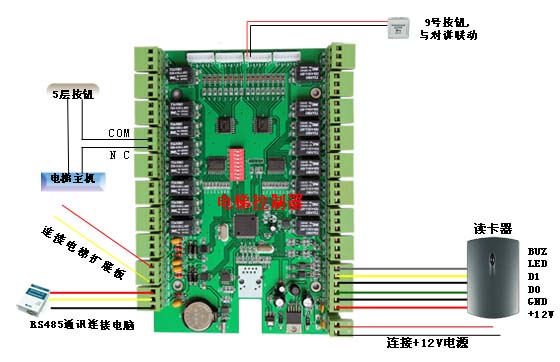

刷卡选层，楼层按钮控制原理图

访客控制板

型号：GW6191

产品名称
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
产品型号

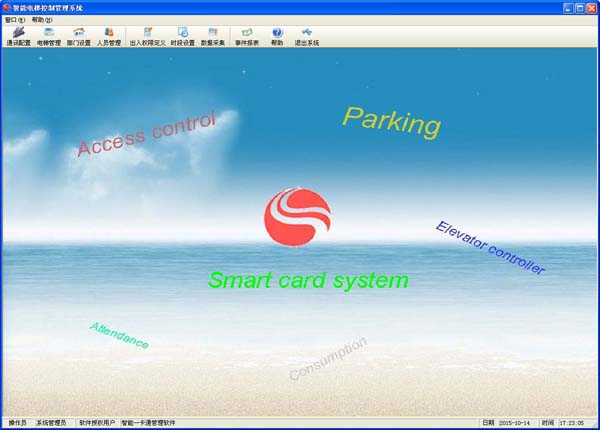

产品名称：梯控管理软件

软件型号：ELEVM6S

机箱包装图片

产品名称	机箱内包装	纸箱外包装	门禁控制器内置电源
产品图片
	点击图片欣赏大图	点击图片欣赏大图	点击图片欣赏大图
产品型号
