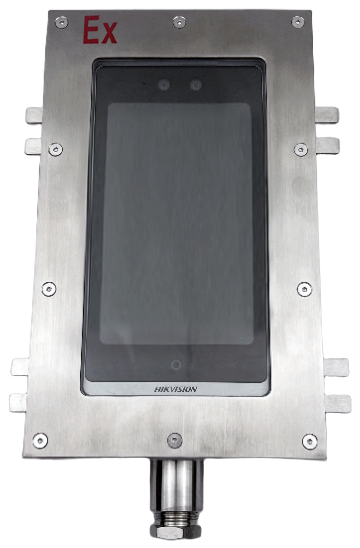

人脸门禁机



IC卡电梯控制系统:GW616C
联网电梯控制系统:GW616
呼梯电梯控制系统:GW169






<<< 回首页   <<<上一页       下一页>>>
门禁系统>>>>>>防爆门禁


产品名称:防爆门禁管理系统


目前,深圳市干为技术有限公司拥有独门的防爆门禁技术-专有技术和知识产权,干为牌防爆门禁是唯一可以安装在危险场所的防爆门禁技术,隔爆系统对走线管路气密性有要求,管路走向相对复杂对施工质量要求高,也只能安装在1区和2区危险场所。干为防爆门禁在布线施工上则相对简易,只要对线路做简单的防护即可。

防爆门禁系统设计生产技术标准


GB 3836.1—2000 爆炸性气体环境用电气设备第1部分:通用要求
GB 3836.4—4000 爆炸性气体环境用电气设备第4部分:本质安全型“i”
GB 4208—1993 外壳防护等级(IP代码)
GB 10111—1988 利用随机数骰子进行随机抽样的方法
GB 9969.1—88 工业产品使用说明书总则

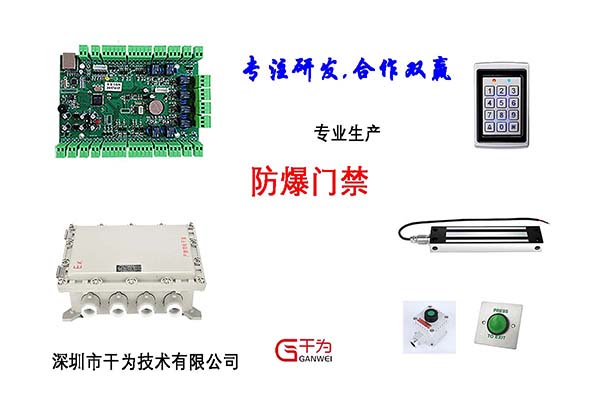

防爆门禁的主体设备有:防爆箱、门禁控制器、防爆磁力锁、防爆按钮等等

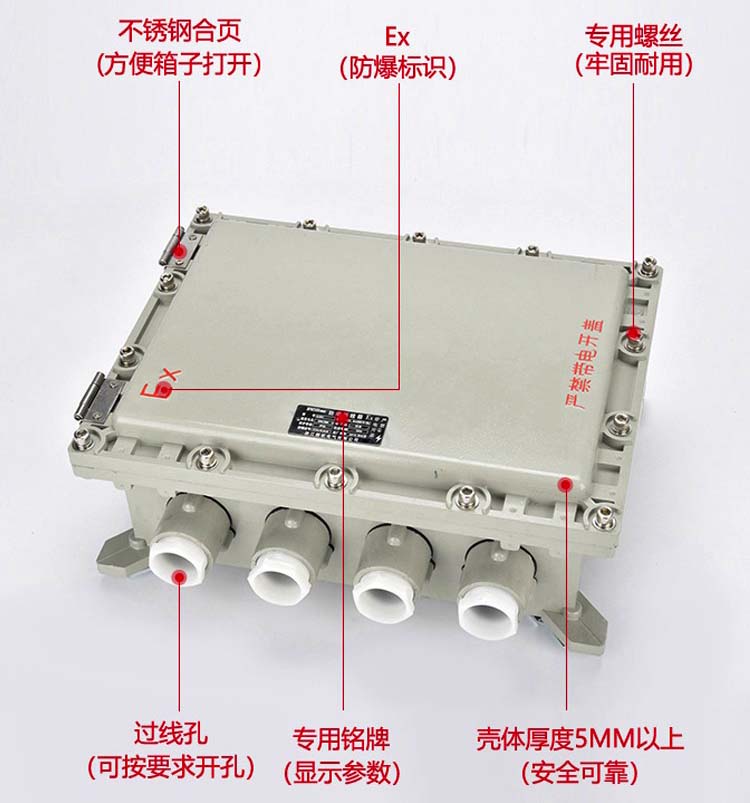

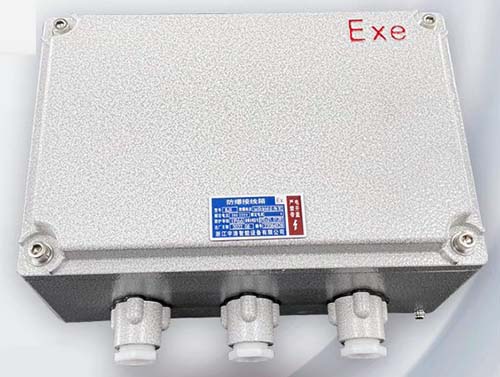

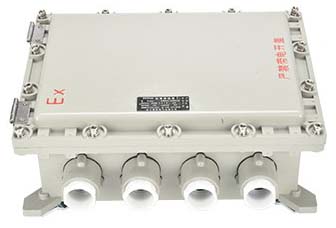

产品名称 互锁板 防爆箱 防爆箱
产品型号 SW604 FB-X2 FB-X2
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
参数描述
大小尺寸 300 * 300 * 150 mm 300 * 300 * 150 mm 300 * 300 * 150 mm

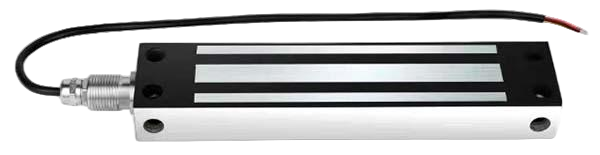

产品名称 防爆双门磁力锁 防爆磁力锁
产品型号 FB-CLS528S FB-CLS538
产品图片
  点击图片欣赏大图 点击图片欣赏大图
参数描述 防爆磁力锁采用5芯,吸合力可达2*280Kg 防爆磁力锁采用7芯,吸合力可达380Kg
大小尺寸

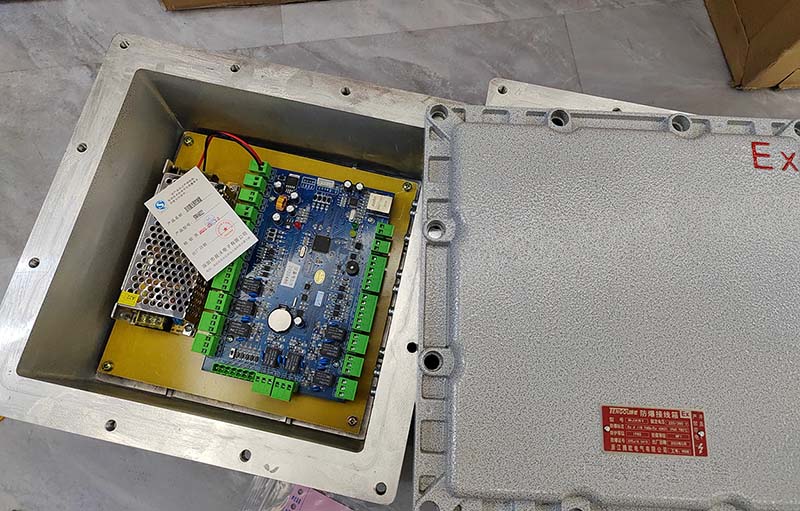

产品名称 防爆电插锁 防爆控制器
产品型号 FB1294
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
参数描述
大小尺寸 长150*宽34*高28mm 300 * 300 * 150 mm

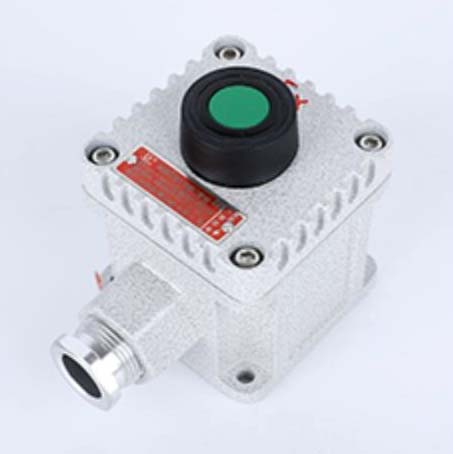

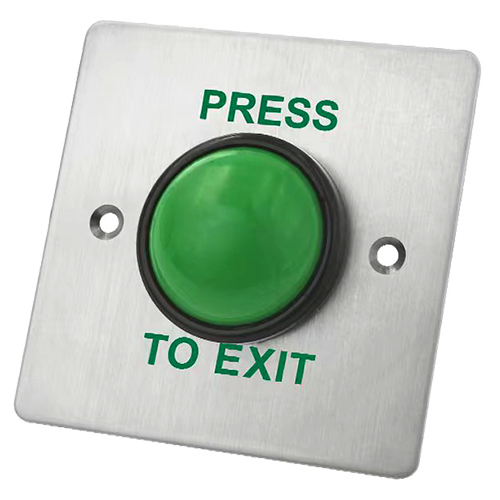

产品名称 防爆读卡器 防爆按钮 防爆按钮
产品型号 EM4084K   FB-anniui
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
参数描述 输出W26
大小尺寸 86 * 86 * 27 mm 86 * 86 * 42 mm


门禁控制器


门禁控制器系列:AB联动门控制器,单门控制器,双门控制器,四门控制器

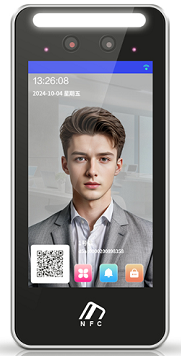

产品名称 四门控制器 人脸门禁机 联动门控制器
产品图片
产品型号 GW604 SR43 GW3022

产品名称 单门控制器 双门控制器 四门控制器
产品图片
产品型号 GW501 GW502 GW504




联动门(AB门互锁)控制系统


如果一个门没关,另一个门绝对开不了


一、联动门的几项基本功能详解



1、联动(或双门互锁)功能,如果一个门没关,另一个门绝对开不了
比如:外门没关,内门的读卡器或出门按钮无效,不能开门;系统要等外门关闭后,内门的读卡器或出门按钮才有响应,才能打开内门。
反之:内门没关,外门的读卡器或出门按钮无效,不能开门;系统要等内门关闭后,外门的读卡器或出门按钮才有响应,才能打开外门。
专用的联动锁,嵌入式电锁,钥匙也要做到互锁
2、多种开门方式,可选:
(1)刷卡开门,(2)刷卡+密码开门,(3)密码开门,(4)出门按钮开门,(5)电脑远程开门,
(6)五键键盘开门,(7)五键遥控器开门,(8)钥匙开门
3、五键键盘的特殊功能
●全开:按全开按钮,系统使两门处于全开状态。语音提示用户:门已全开。两门开5秒后自动复位,系统返回正常工作状态(如果有一个门打开时,全开键也能起作用)。
●全锁:按全锁按钮,系统使两门一直处于全锁状态。语音提示用户:门已全锁。两门全锁时,外门,内门的密码键盘,以及两个门边的出门按钮均失效,两门无法打开。只有通过联动按钮解除,使系统返回正常工作状态。
●联动:按联动按钮,使系统从全锁功能状态、非法用户报警功能状态、胁迫密码报警(明或暗密码报警)后的全锁状态,回到正常工作状态。
●开外门:按开外门按钮,语音提示用户:外门已开。(相当于外门出门按钮,要联动,即当外门开时,内门不能开)
●开内门:按开内门按钮,语音提示用户:内门已开。(相当于内门出门按钮,要联动,即当内门开时,外门不能开)
注:以上门打开指的是门锁的状态,并非门的状态
4、五键遥控器的特殊功能,等同五键键盘的功能
5、紧急制动(双门全锁死)/双门全开功能。
6、胁迫报警
当工作人员被人胁迫要求打开门的时候,工作人员可以在密码键盘上输入胁迫密码,门被打开,工作人员的人身不会受到老羞成怒的歹徒的伤害,而总控制中心的软件监控界面上已经显示出该地点有被胁迫开门的报警信息,并采取措施,提醒值班工作人员及时注意。
7、非法用户报警功能,如果连续出现5个非法用户,声光报警器发出报警信号,并且系统自动锁死5分钟,然后恢复正常,或者用联动键恢复正常
8、门没关报警,出厂时为3秒(可通过软件设置);门打开3秒之后,上锁,但若门磁检测到门未关闭,就报警。如果是非法破门也会报警。
9、通道灯控制,接一个12VDC的LED灯,门开即点亮,点亮一分钟自动熄灭。
10、语音播报功能。当门开时,播报:请关好门,一直播报到门关好为止
11、可以升级为多种状态的语音播报。提示用户:外门已开、内门已开、门已全开、门已全锁、请关内门、请关外门等门状态信息。
具体如下
●当正常开启外门时,语音提示:外门已开
●当用户打开门后,必须在规定的时间内关好外门(规定关门的时间,即门状态报警时间可设),否则,语音提示用户:请关外门
●当正常开启内门时,语音提示:内门已开
●当用户打开门后,必须在规定的时间内关好内门(规定关门的时间,即门状态报警时间可设),否则,语音提示用户:请关内门
●当用五键键盘的全开键开门时,语音提示:门已全开。
●当用五键键盘的全锁键时,语音提示:门已全锁。
当然也可以根据用户的需求定制语音播报
12、组网方式,TCP/IP网络型,
13、门禁软件实时数据采集,实时电子地图监控,实时显示记录

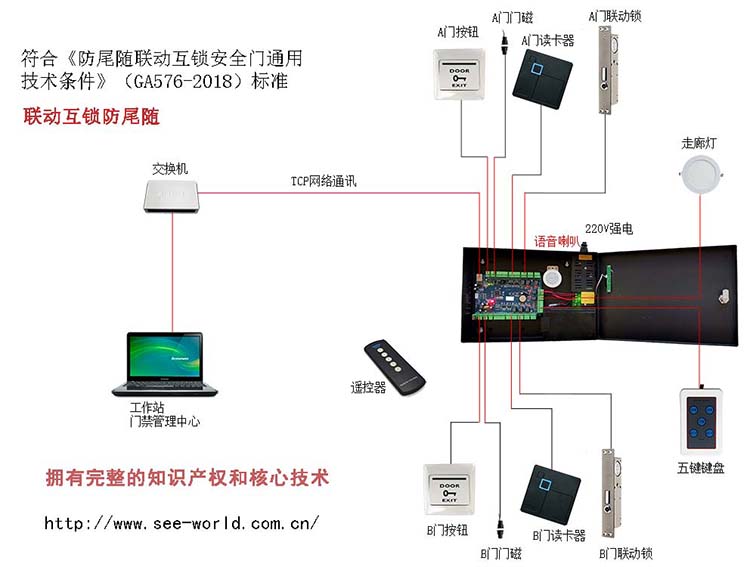

● 联动门控制系统示意图




● 主要设备及其安装


一套标准的联动门禁系统包括以下设备:
1台门禁控制器及其配套门禁软件,2把电锁(含门磁),2个读卡器,2个出门按钮,
1套五键键盘或五键遥控器,1个语音播报器,1个声光报警器和1盏通道LED灯等


1、互锁门禁控制器

核心设备,包含1块双门控制板GW3022或GW6022,配机箱内置电源

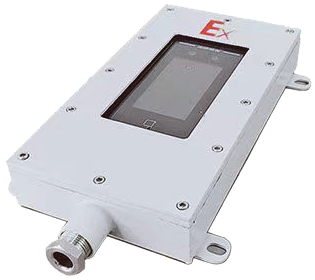

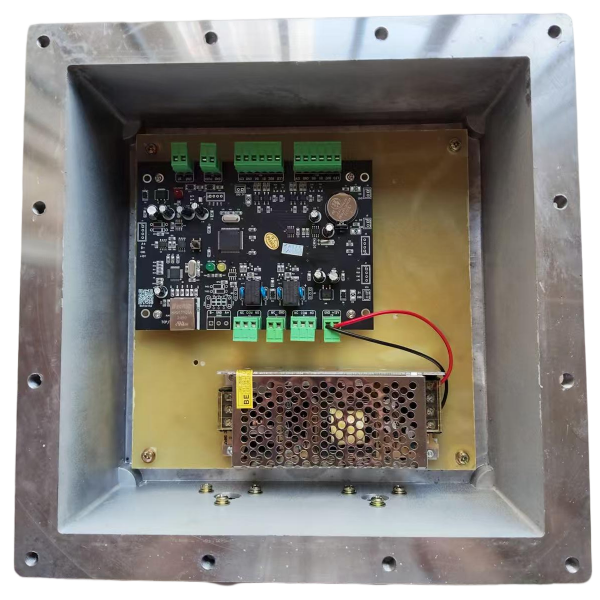

产品名称 联动门控制器 联动门控制器 防爆门禁控制器
产品型号 GW3022 GW6022
产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
外壳颜色     铝合金
大小尺寸 190 x 125 x 21 mm 190 x 125 x 21 mm 300 * 300 * 150 mm



2、外门部分有以下设备:一个读卡器;一把电锁(含门磁),一个出门按钮

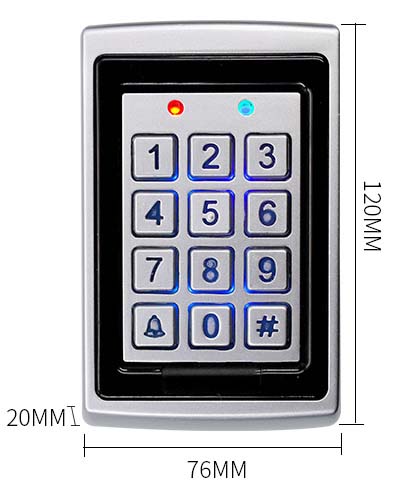

读卡器,规格尺寸:86 x 86 x 35mm,外壳材料ABS喷油,读ID卡,带键盘,键盘按键使用次数>10万次,读卡距离:10-15cm。
出门按钮,86底盒安装,
电锁,请选用电机锁

产品名称 读卡器 出门按钮 电机锁
产品型号 EM4084K E6 DS2066
 产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸 86mm x 86mm x 35mm 86mm x 86mm x 25mm 121 * 84 * 22 mm
颜色 黑色 电脑白

4、内门部分有以下设备(同外门一样):一个读卡器;一把电锁(含门磁),一个出门按钮

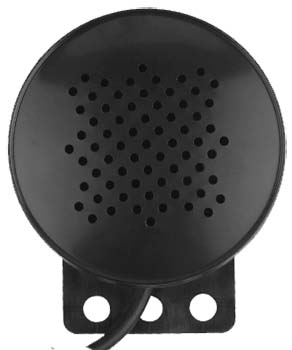

5、周边器材,配套包括:1套五键键盘,或1套五键遥控器,1个语音播报器,1个声光报警器和1盏通道LED灯等。

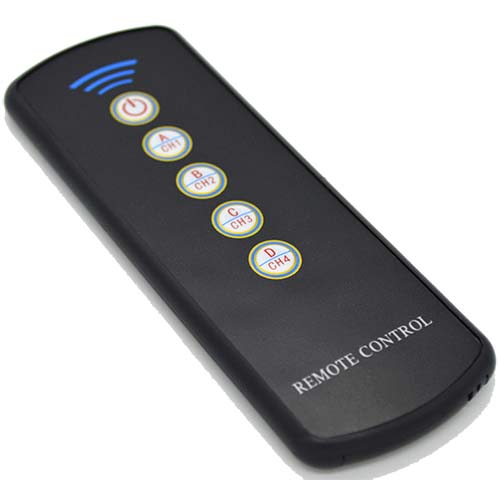

产品名称 五键键盘 语音播报 遥控五键
产品型号
 产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸
颜色

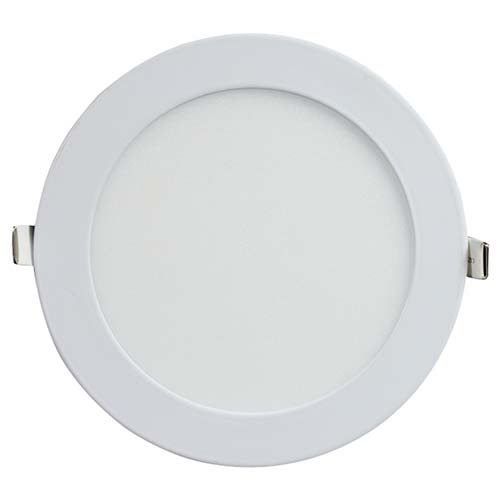

产品名称 LED走廊灯 声光报警器 门磁
产品型号 DC12V-LED   5C-36A
 产品图片
  点击图片欣赏大图 点击图片欣赏大图 点击图片欣赏大图
大小尺寸
颜色

6、线材选用
读卡器线和TCP通讯网线:建议用8芯双绞屏蔽网线,8芯0.57纯无氧铜(20年不氧化工程专门用线),读卡器到控制器之间的线,其中数据线Data1/Data0互为双绞
按钮、电锁线:建议采用两芯线,线径在0.5平方毫米以上。线材型号:RVV2*0.5护套电源线,200米/盘


二、联动门系统使用方法


系统安装调试好后,用户使用门禁系统的基本操作方法
1、刷卡进门
设置门禁控制参数和用户卡,调试后,在读卡器上刷卡,用户刷卡或刷卡+密码开门

2、按钮出门
出内门、外门,按门边的出门按钮,人员可推门通过。

3、五键键盘和五键遥控器器的使用
五键键盘的五项功能:全开,全锁,联动,开内门,开外门

开门延时可设。
注1:一个门没关,另一个门打不开。
注2:在用户打开门后,必须在规定的时间内关门(规定关门的时间,即门磁报警时间可设),否则报警。
注3:如果连续出现5个非法用户,系统会报警,并且系统自动锁死5分钟,然后恢复正常,或者用联动键恢复正常


三、应用背景和系统概述


随着治安形势的日益严峻,入室抢劫盗窃案的频繁发生,现实生活中,抢劫银行运钞车的恶性案件,已不再是港台影视作品中的独有风景。如何应对银行抢劫,保护生命、财产不受损失,是现有银行保卫系统直接面对的,也是一个最棘手的问题。我司提供的银行双门互锁解决方案最大限度地降低了各种风险,在许多行业的部门被大范围采用,尤其是银行、证券、邮政行业出现了许多成功案例。
首先解释一下双门互锁的概念,所谓双门互锁联动门是指两道门具有互锁联动的功能,即当一道门被打开时,另一道门将打不开,只有当两道门关上时,才能打开其中的任一道门。根据银行安全管理规范,要在储蓄网点等现金柜台的进出口处必须设置两道门,而且员工进入第一道门后必须要按照规范锁好第一道门才能进入第二道门,如进入第一道门后没按要求关好此道门,员工将不能进入第二道门,这样做的目的是为了防止犯罪分子尾随作案。
银行抢劫案的发生,通常是犯罪分子,采用尾随或胁迫工作人员的方式进入营业内厅进行犯罪活动,无论犯罪分子采取哪一种方式,要想进入营业内厅,必须先通过一至两道安全门,如何防止犯罪的发生,关键在于,如何很好的控制安全门通道权限和将发生的警情迅速地传达给保卫部门或公安部门。我公司推出的门禁双门互锁,对控制安全通道门,有着很巧妙的设计,它是针对犯罪分子采用尾随,或胁迫方式,进入营业内厅进行不法活动,而专门研究的一种门禁控制器。



五、核心设备:门禁控制器介绍


门禁控制器是整个系统的核心,有必要做些重点介绍

产品名称:联动门控制器

产品型号:GW3022

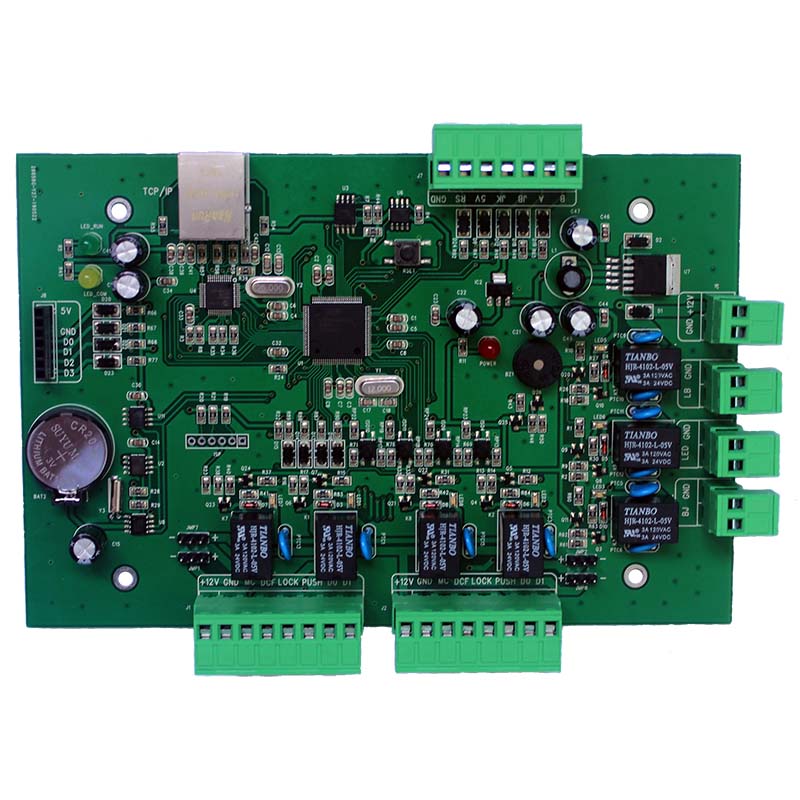

产品名称 联动门控制器 联动门控制器
产品型号 GW3022 HS3020
产品图片
  点击图片欣赏大图 点击图片欣赏大图
外壳颜色
大小尺寸 190 x 125 x 21 mm 180 x 120 x 21 mm

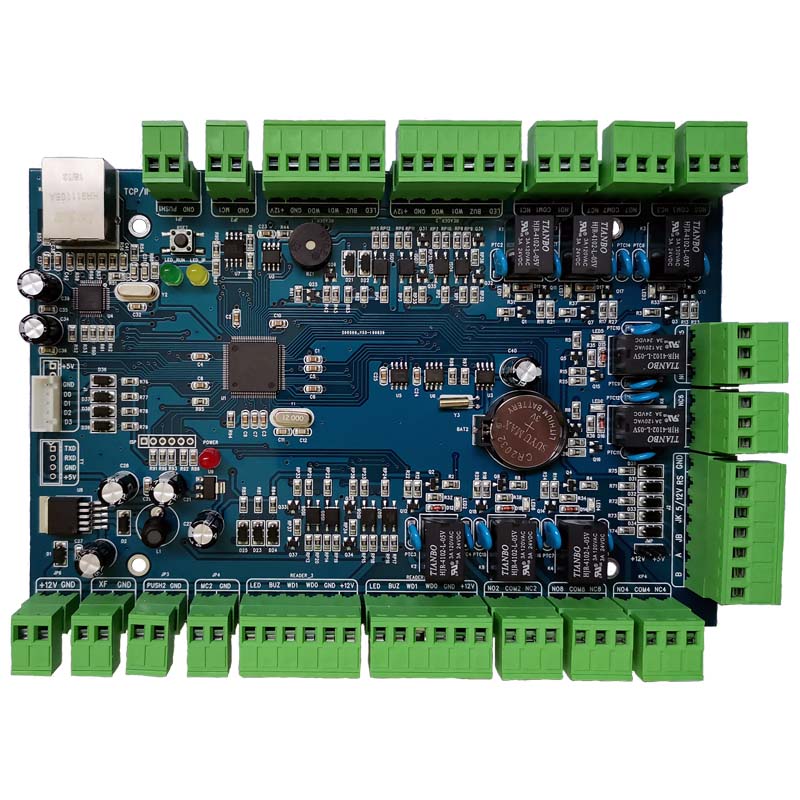

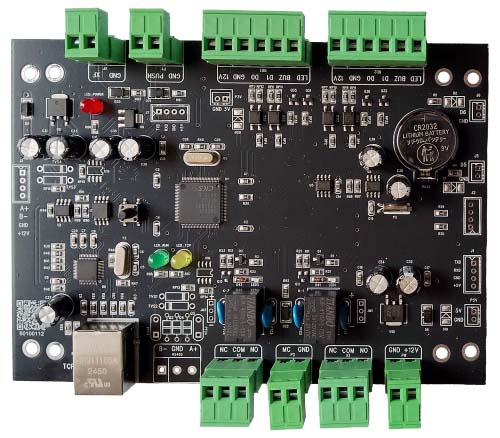

GW3022门禁控制器是一种真正基于TCP/IP网络的门禁控制器,可控制二个门的双向进出,采用世界著名的美国NXP公司(原欧洲PHILIP)的32位ARM7处理器为主控芯片,内部运行RTOS实时操作系统和FAMS2存储管理系统,按照工业级技术要求设计的高性能门禁控制器。
门禁控制器不但拥有常用的门禁功能,例如:脱机运行、实时监控、照片显示、海量存储、灵活的权限设置、远程开门、多用户管理、批量和少量快速设置、方便查询、报表统计格式修改和打印输出到Excel文件、卡+密码、门长时间未关闭报警、非法卡刷卡报警、管理卡开门、非法闯入报警、定时开门、电子地图等功能。

●技术参数
1、主板:外形尺寸:190mm×125mm×1.6mm;颜色:绿色;重量:约300克
2、机箱:外形尺寸:278mm×266mm×76mm;颜色:黑色;重量:约3000克
3、工作环境:温度:<60℃;湿度:10%~95%R.H;
额定电压:DC12V;额定电流:<0.2A;额定功率:≤5W

配套软件:简体中文门禁管理软件,还可赠送正常班和多班次倒班考勤管理软件
配套软件可支持的数据库:Access单机版和SQL2000网络版

●产品特点
1、CPU采用32位机ARM7芯片,工业级设计,三重防雷、防静电、可抵抗强干扰,高可靠性。内设看门狗,防死机。快速的响应速度,在已存储5万张卡的基础上判断有无开门权限及做出开门响应时间小于0.1S。
2、开放式设计,兼容性强,可以和市场上各种品牌的读卡器和门锁配套使用。可为集成商、工程商提供OEM和个性化定制。
3、配备五路输入:2路出门按钮,1路消防联动,2路门磁检测;4路继电器输出:2路电锁,2路报警
4、此款产品安装效果完全符合国家建设部门制定的电气设备安装规范条例,适用于大型工程项目使用,便于甲方监理验收过关。TCP/IP组网方式为单个设备直接接入局域网,联网门禁点数不受限制
门禁控制器的主要功能
1、读卡器配置
门禁控制器可以接四个Wiegand读卡器,二进二出双向刷卡;读卡器也可以是指纹机,人脸机等
2、多种开门方式可选
刷卡开门
最常见的开门方式,使用ID卡或IC卡开门,也可以换成指纹开门等
刷卡+密码开门
如果使用带密码键盘的读卡器,系统将具备卡+密码功能。即该门可以设置为,需要用户刷卡后输入正确的密码,卡和密码都正确后才予以开门。可以一卡一密码,即每个人都拥有自己的密码。该功能可以防止卡被人拣到来开门,或者偷用同事的卡来开门做不该做的事情等情况,密码为4位数。对于同一个门,可以设置成进门要求卡+密码进入,出门只需刷卡就可以出门;也可以设置成进门只需刷卡进入,出门就要求卡+密码可以出门;也可以成进门/出门都需要卡+密码才可以开门;可以设置成某个时间段需要卡+密码开门,也可以设置成始终需要卡+密码开门。
密码开门
当忘了带卡时,可以使用持卡人的四位ID号+四位专用密码的方式开门,使用输入用户ID(用户ID号为员工管理窗口中的用户标识)后,然后输入其密码再按读卡器上的“ENT”键来开门的功能;在忘记带卡的情况下,用户只需要输入“四位ID号+四位密码”,就可以开门。当然有卡时,可以同时使用刷卡,或刷卡+密码开门。
出门按钮开门
也可以使用遥控按钮开门
电脑远程开门
管理员可以在接到指示后,点击软件界面上的“远程开门”按钮远程地打开某个门。远程开门记录通过设置也是可以形成记录的
3、适应各种电锁,常见的有电插锁,磁力锁,阴极锁,电控锁,灵性锁等
4、开锁时间可调
出厂时为3秒,可通过软件设置;用户身份确认后,门锁打开3秒等待人员开门进入。
5、可以储存5万张注册卡权限
每台控制器具备5万张注册卡的权限,例如单门控制器就可以管理2万个人的权限,双门控制器如果1号门管理了5000个注册卡的话,二号门就最多可以授权15000张卡的权限,四门控制器以此类推。
6、脱机可以有10万条存储记录
脱机存储100000条事件记录,包括刷卡记录、按钮记录、门状态报警记录、红外报警记录和消防联动记录。每条刷卡记录信息中包含卡号时间地点是否通过等完整信息,如果存储满后,会以堆栈的方式,挤掉最老的信息,保存最新的信息。
7、灵活的权限管理
可以设置某个人能过哪几个门,或者某个人能过所有的门。也可设置某些人能过哪些门。设置结果可以按门或者按人来排列,用户可以很清晰地看到某个门哪些人能过,或者某个人可以通过哪些门。一目了然,并可以打印或者输出到Excel报表中。
8、时间段权限管理功能
可以设置某个人对应某个门,星期几可以进门,每天设置六个时段可以进门;可以设置某个人对应某个门,工作日/非工作日可以进门,每天设置四个时段可以进门;也可以设置成特权,不受时间限制。
9、节假日的管理
A、设置每周的休息日;B、设置国庆等法定节日
10、远程强制开门/强制关门功能
如果某些门需要长时间打开的话,可以通过软件设置其为常开,某些门需要长时间关闭不希望任何人进入的话,可以设置为常闭。或者某些特定时候,例如需要关门抓贼等也可以设置为常闭。
11、特定时间常开门或常闭门功能
可根据人员集中流量设置多组常开门时段,禁止进出时可设置多组常闭门时段
该功能又叫定时任务功能。某些对外新增办公场合例如民政局办公大厅大使馆等。要求白天上班时间门打开,外面来办事的人员可以自由出入,晚上下班后,要求本单位人员刷卡才允许进出,不允许外来人员进入。深夜,门保持关闭,本单位内部员工也不允许出去。就可以启用该功能来实现。例如:设置该门早上8:30常开,晚上18:30在线凌晨112:00常闭。该功能可以对某个门也可以对所有门设置,每个控制器最多可以设置64个定时任务。该功能是可以脱机运行的。
12、脱机运行
通过软件设置上传后,控制器会记住所有权限和记录所有信息,即使电脑软件和电脑关闭,系统依然可以正常脱机正常运行,即使停电信息也永不丢失。
13、实时监控记录
实时采集刷卡事件记录,密码开门记录,按钮开门事件记录,门状态事件记录,红外状态事件记录,消防联动事件记录,上电记录等
刷卡事件记录:可以实时监控所有门刷卡情况和进出情况,可以实时显示刷卡人预先存储在电脑里的照片,以便保安和本人核对。实时提取:用户可以边实时监控,边自动提取控制器内的记录,刷一条就上传一条到电脑数据库里。合法卡的实时记录以黑色的方式显示,非法卡的记录以红色的方式记录。
按钮开门事件记录:该功能可以记录按钮何时被人按过开门。虽然不能记录是谁按按钮,但是可以知道按钮何时别人按过,昨晚最后一个走的人是几点走的。
门状态事件记录:如果接上了门磁信号线,启动门状态监控功能,可以实时采集到门没关记录,红色显示,便于提醒保安人员注意。单门和双门控制器都有此项功能。
红外状态事件记录:如果接上红外探头,启动红外报警功能,可以实时采集到红外报警记录,红色显示,便于提醒保安人员注意。单门控制器有此项功能。
消防联动事件记录:如果连接上消防系统,有消防报警信号时,门全开,并产生事件记录。
也可以设置成定时采集记录
14、电子地图功能(门禁监控功能)
如果接上了门磁信号线或红外探头,用户可以一目了然看到哪些门是开着的,哪些门是关着的。哪些门口的红外探头监控到异常报警,软件上有指示灯显示,绿灯表示门状态和红外均正常,红灯表示报警,便于提醒保安人员注意。
远程开门功能:管理员可以在接到指示后,打开电子地图,点击鼠标右键可以远程地打开某个门。
15、非法卡刷卡报警,又叫无效卡刷卡报警。
即有人用未授权的卡试图刷卡,系统会在监控软件界面予以红色提示报警,以提醒值班人员注意。
Wiegand26读卡器接口提供声、光响应输出
合法卡刷卡时,读卡器响一声,灯光响应若干时间(与电锁继电器动作时间一致)
非法卡刷卡时,读卡器响二声,指示灯只是瞬间变化;
刷卡+密码时,刷卡后,读卡器响一声,灯光不停闪烁(不超过10秒),等待用户按四位专用密码
16、消防报警及联动输出功能
接到消防信号,驱动相应的继电器来动作打开所有的门或者启动警笛,并在软件界面上显示联动消防报警记录。
17、非法闯入报警,或者叫做强行开门报警。
即没有通过合法方式(刷卡按钮等)强行开门或者破门而入。系统软件监控界面会用红色的提示该报警信息的时间和位置,报警继电器动作,并驱动报警器鸣叫。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。
18、门长时间未关闭报警
门被合法打开一定时间(该时间可以设置)忘记关门,系统软件监控界面会用红色的提示该报警信息的时间和位置,报警继电器动作,并驱动报警器鸣叫。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。
19、防遣返功能
单门防潜回/防尾随功能
有些特定的场合要求,执卡者从某个门刷卡进来就必须从某个门刷卡出去,刷卡记录必须一进一出严格对应。进入进门未刷卡,尾随别人进来,出门刷卡时系统就不准他出去,如果出门未刷卡,尾随别人出去,下次就不准他进来。或者某人刷卡进来后,从窗户将卡丢给其他人,试图进来,系统也会拒绝该人刷卡进来。如果用户设置启用该功能就可以实现该功能,该功能一般用于部队,国防科研等场合。单门和双门控制器都有此项功能。
双门防潜回/防尾随功能
从这个门刷卡进,可以从这个门出,也可以从另外一个门刷卡出,如果不从这2个门中的一个门刷卡出门,下次就不准他进来。双门控制器有此项功能。
一进多出防潜返功能
执卡者从某个门刷卡进来就必须从某个门刷卡出去,刷卡记录必须一进一出严格对应。如果刷卡没有出门,或者第二次进门未刷卡,尾随别人进来,可以允许此持卡者第二次出去,但记录黑名单,此卡不能再使用。
20、多卡认证功能
21、可扩展成四门互锁功能
22、真正基于TCP/IP网络的门禁系统,
运行速度快,下载卡号信息和授权信息的速度是普通门禁控制器的1千倍。通讯方式:TCP/IP网络,10/100M自适应以太网口,联网距离无限制,可用网线直接连电脑设置,支持局域网控制,支持互联网远程控制。
23、其他特殊功能需要根据用户的需求定制。
